DY11聯結組別變壓器差動保護分析（以杭州繼保電氣集團電子科技有限公司產品VIP-9695變電器差動微機保護裝置為例）
        從聯結組別分析出Y側電流超前D側電流30°，畫出電流矢量圖 IX1為D側電流（X=a,b,c）IX3為Y側電流（X=a,b,c），因我公司差動電流算法采用差流和算法（即Y側與D側電流互感器相差180°）
保護采樣角度應為：

Ia3-150°；Ib3 –30°；Ic3–270°

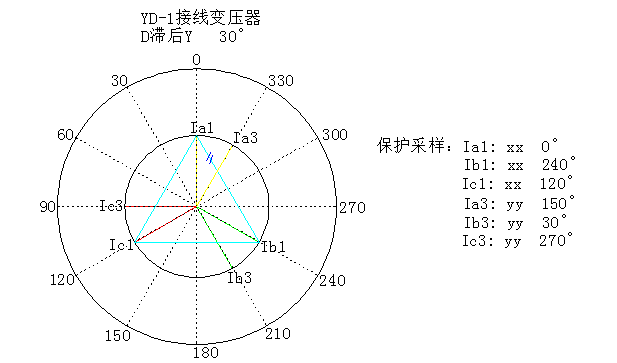

電流矢量圖

差流計算公式：



制動電流計算公式：

不平衡系數計算方法：

附錄A:

差流計算公式：

制動電流計算公式：

不平衡系數計算方法：

I2eL為變壓器Δ側二次額定電流

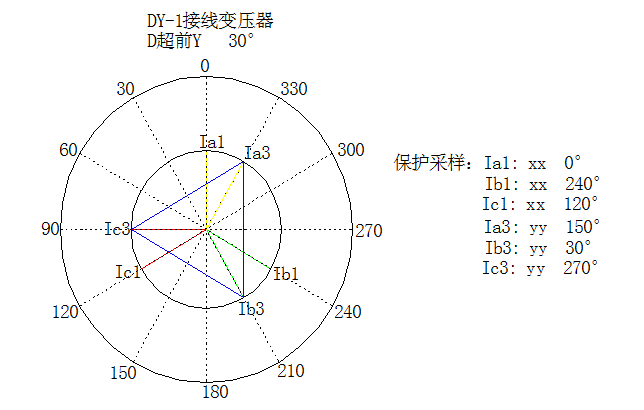

附錄B:

差流計算公式：

制動電流計算公式：

不平衡系數計算方法：
