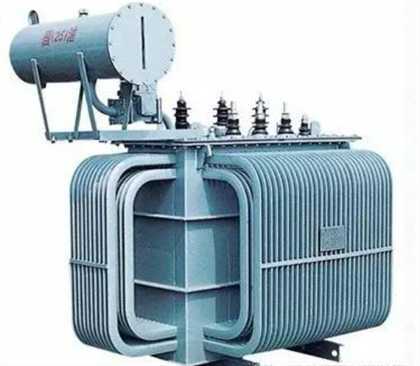

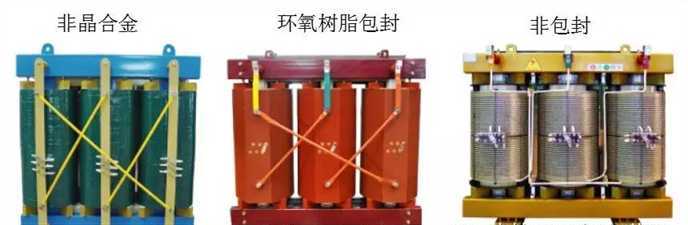

變壓器損耗：銅損（空載時發生）

銅損是指變壓器線圈電阻所引起的損耗。當電流通過線圈電阻發熱時，一部分電能就轉變?yōu)闊崮芏鴵p耗。由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損。

變壓器的銅損通常被稱作短路損耗或可變損耗。

鐵損（有電流通過時發生）

 一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能。

二是渦流損耗，當變壓器工作時。鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流。渦流的存在使鐵芯發熱，消耗能量。

---

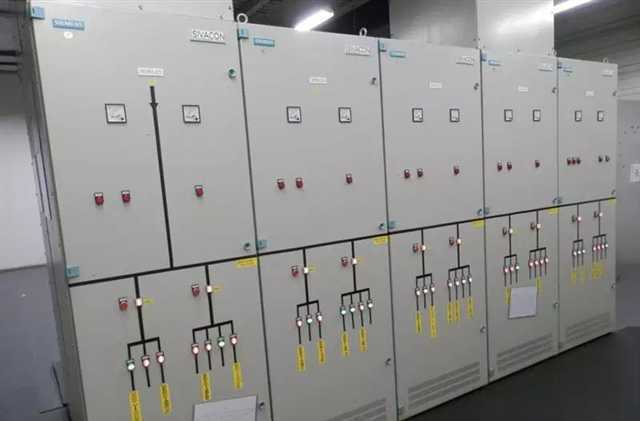

三、10kV配電室低壓設備：低壓柜柜型、低壓柜內斷路器、刀閘、 低壓柜內電流互感器、低壓柜內電抗器、電容器、

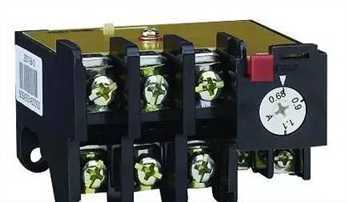

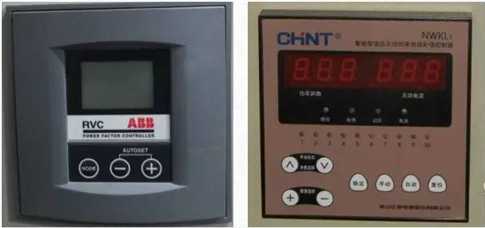

功率因數控制器、熔斷器、接觸器、 熱繼電器、浪涌保護 器

（GCK）

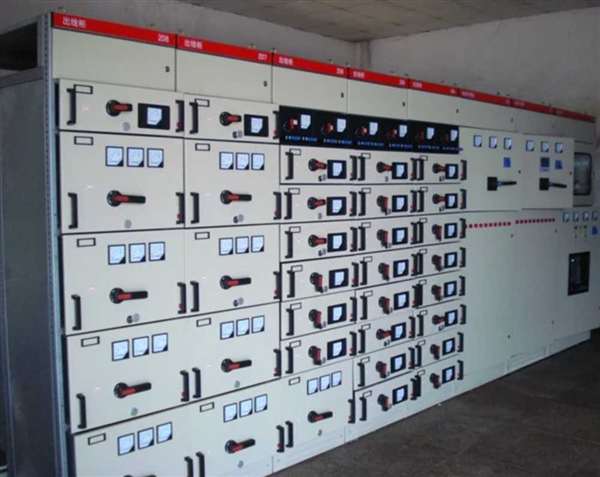

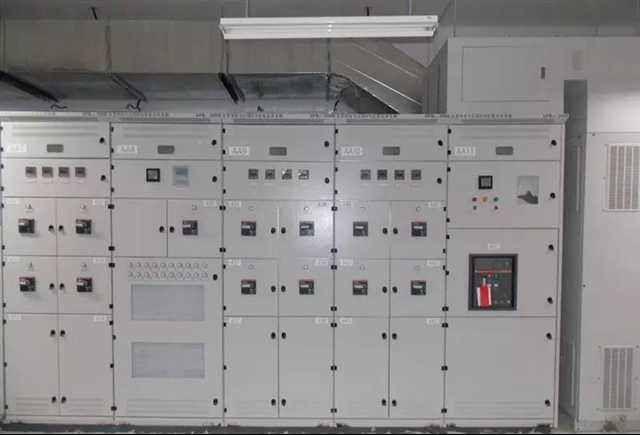

（2）低壓固定式開關配電柜：GGD

（GGD）

（3）全封閉分割式配電柜：GFB2-2008（新柜型用于低基配電室）

（GFB）

北京市電力公司“五統一”標準出臺后，與生產廠家一同開發、設計的用于低基配電室的低壓柜，目前新建低基配電室必須采用此柜型。

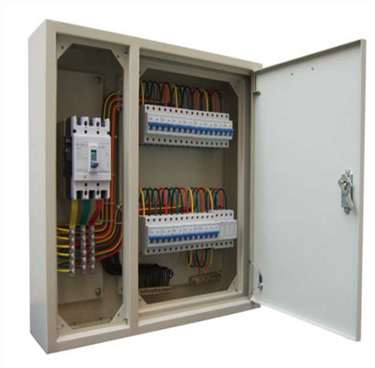

（4）照明或動力配電箱：XL-21   PGL（配電內室較少使用）

（5）其他廠家原裝配電柜

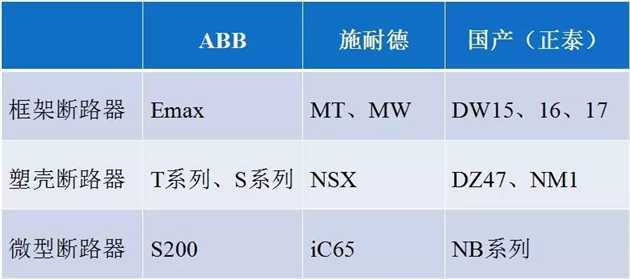

2、斷路器：

（1）低壓斷路器，能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。技術指標：In額定電流、ICU額定短路分段能力、ICS額定運行短路分斷能力、ICW短時耐受電流。

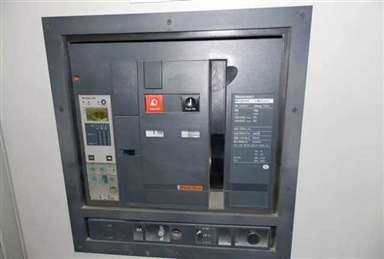

（2）萬能斷路器（框架開關），額定電流在630A以上，最高可至6300A。內部附件：輔助觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器、合閘線圈。

（3）塑殼斷路器（63A-630A）

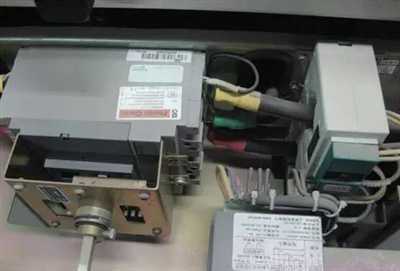

抽屜柜斷路器安裝方式

（4）微型斷路器（63A以下）

三相微型斷路器

---

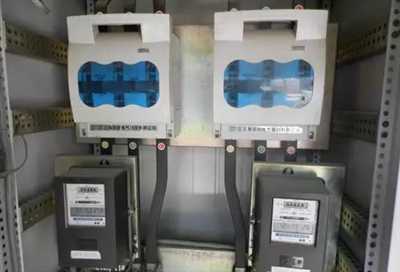

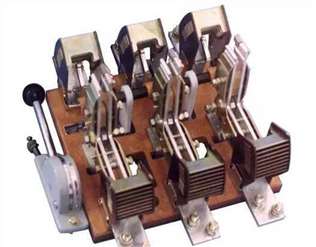

3、刀閘

---

---

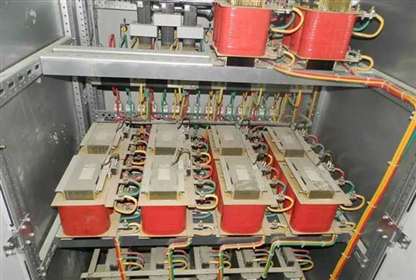

作用：抑制供電系統的高次諧波，用來保護電容器。

---

配置原則：變壓器容量的1/3。

---

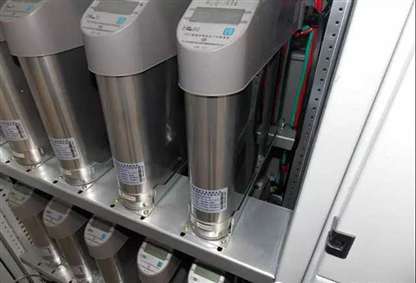

電容器運行方式：順序投入，先投先分。

---

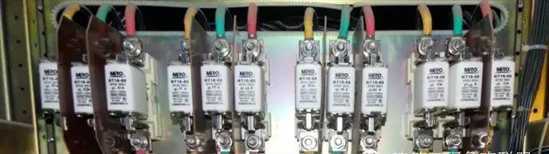

8、熔斷器

作用：熔斷器所能保護的主要還是電容器的外部連接端子及投切設備（交流接觸器、熱繼電器和復合開關）所發生的短路故障。

---

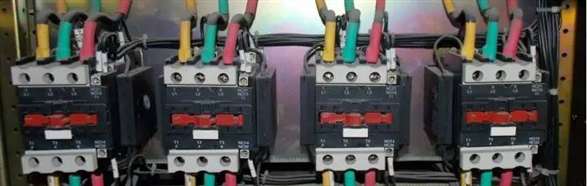

作用：投入或切除低壓并聯電容器。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。

---

---

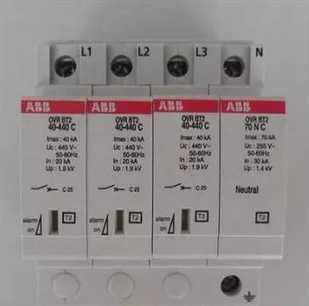

簡稱（SPD），對雷電影響或其他瞬時過壓的電涌進行保護，適用間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。

以上是10kV配電室內所需要的變壓器以及低壓設備，其他所需設備下期介紹。
