過流保護一般指的是過電流保護,這是在電流超過設定最大的值的時候,讓保護測控裝置進行動作反應的一個保護方式。當穿過受保護的對象的電流值超出所設定的范圍時,保護系統會報出相對應的告警信號。
過流保護主要包括短路保護及過載保護這兩種。短路保護的特點是設定電流大和瞬時動作。電磁電流脫扣器(或繼電器)和保險絲通常用作短路保護組件。過載保護的特點是整定電流小,作用是反時限。熱繼電器和延時電磁電流繼電器通常用作過載保護組件。
我們結合一款線路保護測控裝置VIP-9671,來說明一下過流保護的工作原理:
1.RLP09 過電流-“投”;
2.保護電流 ia、ib、ic 任何一相≧過電流定值(Idz2);
3.滿足以上條件的持續時間≧過電流延時(Tzd2);

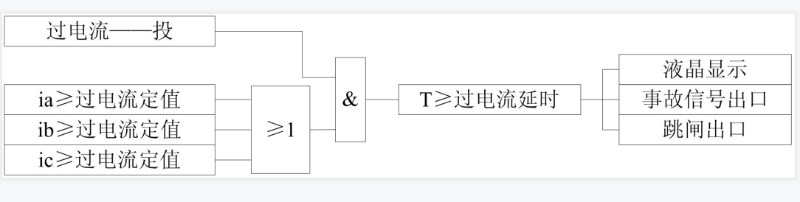

滿足以上條件,保護立即出口 3J(C7/C8),同時驅動事故信號繼電器 11J(C1/C3)(直到手動復歸,繼電器才返回),液晶顯示報動作信息,面板事故燈亮。動作的邏輯框圖如下所示:
VIP-9671主要適用于66KV、35KV、10KV、6KV、3KV等電壓等級的中置柜及綜合性項目,不需要帶距離測控的線路保護,包含過流保護等多種保護方式,這款線路保護測控裝置可組屏安裝,也可在開關柜就地安裝。
