二、DY11聯結組別變壓器差動保護分析（以杭州繼保電氣集團公司產品VIP-9695為例）

      從聯結組別分析出Y側電流超前D側電流30°，畫出電流矢量圖 IX1為D側電流（X=a,b,c）IX3為Y側電流（X=a,b,c），因我公司差動電流算法采用差流和算法（即Y側與D側電流互感器相差180°）
保護采樣角度應為：Ia1 --0°；Ib1 --240°；Ic1 –120°，Ia3-150°；Ib3 –30°；Ic3–270°

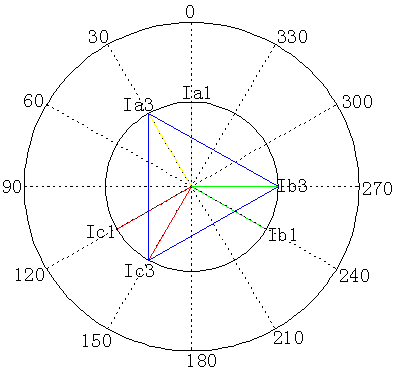

電流矢量圖

差流計算公式：

制動電流計算公式：

不平衡系數計算方法：

UNH為變壓器Y側額定電壓，UNL為變壓器Δ側額定電壓，nH為變壓器Y側電流互感器變比，nL為變壓器Δ側電流互感器變比，I2eH為變壓器Y側二次額定電流，I2eL為變壓器Δ側二次額定電流，采樣計算 以A相電流為例：

當兩側電流互感器極性相差180°時 A相差流和制動電流計算（以A相為例）

附錄A:

差流計算公式：

制動電流計算公式：

UNH為變壓器Y側額定電壓，UNL為變壓器Δ側額定電壓，nH為變壓器Y側電流互感器變比，nL為變壓器Δ側電流互感器變比，I2eH為變壓器Y側二次額定電流，I2eL為變壓器Δ側二次額定電流

附錄B:

差流計算公式：

不平衡系數計算方法：
