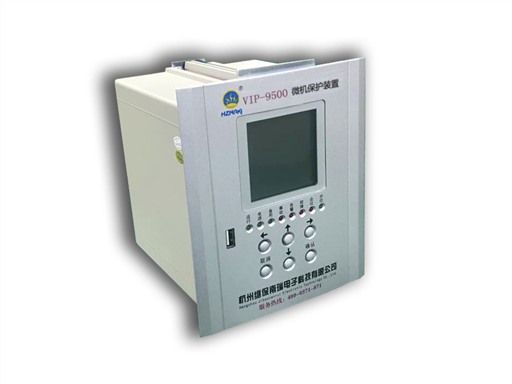

【微機保護裝置】之VIP-9500系列
返回列表 來源: 發布日期: 2020.08.21 瀏覽量:1
        杭州繼保電氣集團新型VIP9500系列微機保護裝置分為線路保護,變壓器保護,電動機保護,PT并列保護,母線保護,電容器保護,母聯備自投保護,進線備自投保護,母聯保護和綜合保護。根據裝置的不同所產生的作用也各不相同,根據電壓接線方式的不同還可以分為三角形和星形。不同接線方式采集到的電壓和電流的相位角也各不相同。
        1、微機保護功能
        微機保護裝置是由高集成度、總線不出芯片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。主要適用于中高電壓等級的保護、監控及測量,可用于線路、變壓器、電容器、電動機、母線PT檢測、備用電源自投回路及主設備的保護、控制與監視。單元化的設計使其不但能方便地配備于一次設備,也可以集中組屏、集中控制。規范的現場總線接口支持多個節點協調工作,實現系統級管理和綜合信息共享。
        2、微機保護遠動功能
        系統遠動power system telemechanics 為電力系統調度服務的遠距離監測、控制技術。由于電能生產的特點,能源中心和負荷中心一般相距甚遠,電力系統分布在很廣的地域。遠動系統是指對廣闊地區的生產過程進行監視和控制的系統,他包括對必需的過程信息的采集、處理、傳輸和顯示、執行等全部的設備與功能.構成遠動系統的設備包括廠站端遠動裝置,調度端遠動裝置和遠動信道.在電力系統中,遠動系統應用最為廣泛,技術發展也最為成熟。作為電力行業的專用自動化系統,遠動系統有著信息完整、提高效率、正確掌握系統運行狀態、加快決策、能幫助快速診斷出系統故障狀態等優勢,現已經成為電力調度不可缺少的工具。這款新型 微機保護裝置對提高電網運行的可靠性、安全性與經濟效益,減輕調度員的負擔,實現電力調度自動化與現代化,提高調度的效率和水平中方面有著不可替代的作用。
(1)測量電流:IA、IC(一次值),Ia、Ic(二次值);
(2)保護電流:ia、ib、ic(二次值),Uab、Ucb(二次值);
(3)母線電壓;UAB、UBC、UCA(一次值)Uab、Ucb(二次值);
(4)零序電流:i0(一次值);
(5)頻率:f;
(6)功率:P、Q(一次值);

(7)功率因數:cosΦ;

微機保護裝置

        3、微機保護實現原理

        模擬量輸入系統(數據采集系統):采集由被保護設備的電流電壓互感器輸入的模擬信號,將此信號經過濾波,然后轉換為所需的數字量。CPU主系統:包括微處理器CPU,只讀存儲器(EPROM)、隨機存取存儲器(RAM)及定時器(TIMER)等。CPU執行存放在EPROM中的程序,對由數據采集系統輸入至RAM區的原始數據進行分析處理,并與存放于E2PROM中的定值比較,以完成各種保護功能。開關量輸入/輸出回路:由并行口、光電耦合電路及有接點的中間繼電器等組成,以完成各種保護的出口跳閘、信號指示及外部接點輸入等工作。人機接口部分:包括打印、顯示、鍵盤、各種面板開關等,其主要功能用于人機對話,如調試、定值調整等。通訊接口:用于保護之間通訊及遠動。電源:提供整個裝置的直流電源。

        杭州繼保電氣集團有限公司成立于2008年6月18日,注冊資金5000萬元,由一批熱衷于電力系統事業的技術與科研人員組建而成。公司產品:110kV及以下各類微機保護裝置(含光差、母差、距離),保護已形成多系列、多層次化來滿足客戶需求。系統屏柜有:PLC屏、勵磁屏、工控屏、同期屏、保護屏、計量屏、通訊屏、遠動屏、調度數據網屏;交直流電源屏等。低壓的三相電流電壓不平衡治理設備,高壓的發電機/變壓器中心點接地電阻柜等;智能型防凝露除濕裝置;交直流充電樁設備等。
